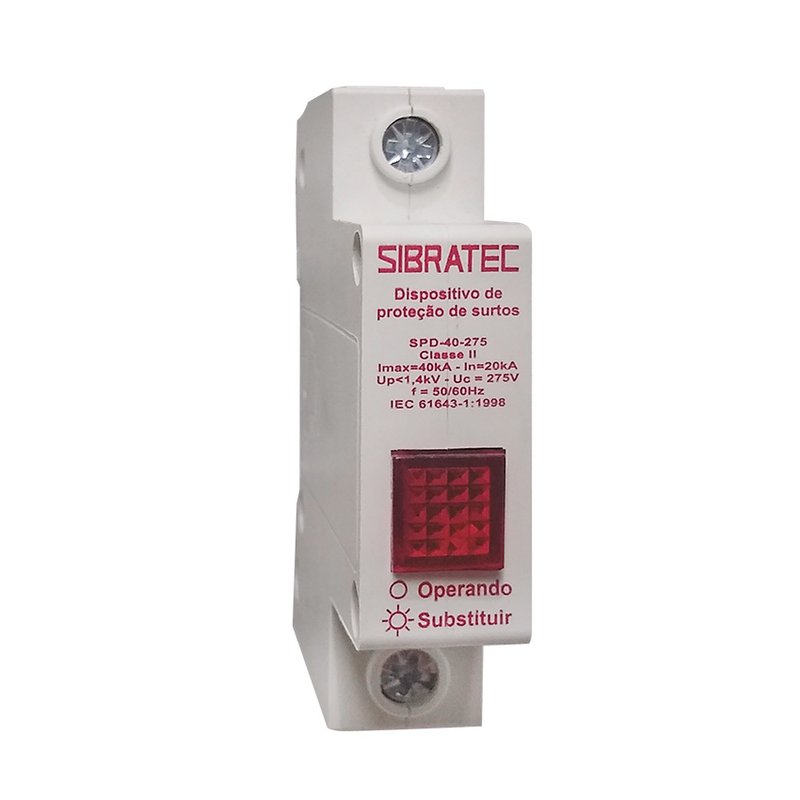

Os dispositivos protetores de surto SIBRATEC (DPS) linha SPD 20/40kA monopolar, são destinados para proteger contra surtos elétricos de tensão da rede, protegendo aparelhos elétricos em caso de ocorrência de picos de tensão produzidos por descargas atmosféricas, acionamentos ou chaveamento de aparelhos eletrônicos, ou de qualquer outra procedência. São fabricados com varistores que podem proteger tanto as fases como o neutro. O DPS SIBRATEC está disponível para a classe de proteção II, na versão monopolar. Produto em conformidade com a norma IEC61643-1.
Informações Técnicas do Produto
Voltagem nominal
127/220VCA
Voltagem de operação (Uc)l
275VCA
Voltagem nominal do varistor
680V ±10%
Normas
IEC61643-1
Corrente de descarga
20kA @20ms
Corrente máxima de descarga
40kA @20ms
Tempo de resposta
<25ns
Frequência da rede
50/60Hz
Energia máxima suportada
1500J @2ms
Temperatura ambiente de uso
-40°C ~ 80C°
Modo de fixação
Trilho din
Grau de proteção
IP20
Classe de proteção
Classe ll
